Подключение любого АВР к генератору JCB
Станция JCB запускается дистанционно по сухому контакту. Для запуска нужно замкнуть клемму 5 и «питание минус» разъёма X3. При замыкании ДГУ запускается и работает, пока контакты замкнуты. При размыкании –начинается отсчёт 180 секунд по внутреннему таймеру ДГУ для охлаждения, после чего станция останавливается (для такой работы панель управления должна находиться в режиме АВТО).
Общий вид разъёма в панели управления генератора:
Разъём X3 находится в панели управления ДГУ – в щите управления, за панелью с аварийной кнопкой останова.
Правая часть разъёма - линия подключения собственных нужд ДГУ- соединяет городскую сеть (это напряжение удобно взять из панели АВР со входа «городская сеть») и панель управления генератора. Питание 220 вольт необходимо подать на клеммы R1 и N разъёма X3. Эта линия питает зарядное устройство аккумулятора и предварительный подогрев (описание – ниже).

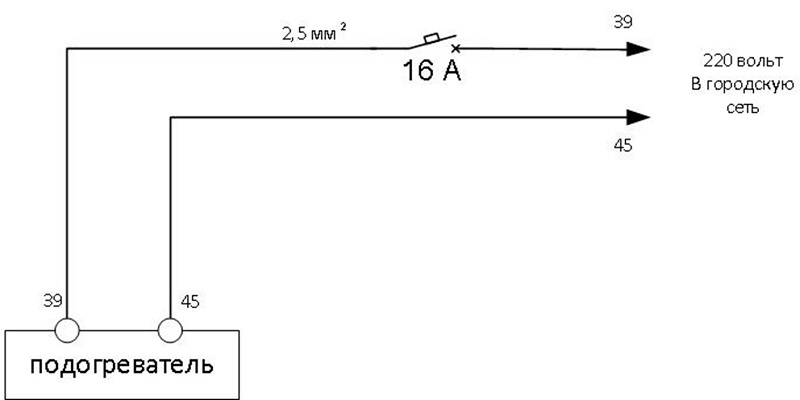

Для обеспечения быстрого пуска в автоматическом режиме температура в помещении с двигателем должна поддерживаться выше +10°С.Все станции JCB оборудованы электрическими нагревателями мощностью от 500 до 1500 Вт. (в зависимости от мощности). Автоматический нагреватель, поддерживает температуру рубашки двигателя на уровне 42-50 градусов. Там, где это возможно, зарядные устройства для батарей и нагреватели должны подключаться к внешнему источнику электроэнергии (городской сети) для работы систем при остановленном генераторе. Обычно на генераторах JCB электрическая система предварительного подогрева подключается к сети 220 Вольт посредством обычной сетевой вилки. Рекомендуется выполнять это подключение вместе с зарядным устройством.
